جعبه فیوز کالسکه ای که در محفظه موتور خودروهای خانواده پژو و سیتروئن قرار دارد، یکی از کلیدی‌ترین بخش‌های سیستم برق شبکه مولتی پلکس است. این قطعه که در ساختار برق فرانسوی با نام سیستم مدیریت برق داخل موتور یا همان قطعه BM34 شناخته می‌شود، وظیفه توزیع جریان الکتریکی، محافظت از مدارهای حساس و اجرای دستورهای بخش مدیریت مرکزی خودرو را بر عهده دارد. در این مقاله به بررسی دقیق ساختار، وظایف، روش‌های تست و عیب یابی این بخش حیاتی پرداخته می‌شود تا بتوانید ایرادهای الکتریکی مربوط به آن را به صورت اصولی برطرف کنید.
ساختار و وظیفه جعبه فیوز کالسکه ای در سیستم برق
جعبه فیوز داخل موتور پژو فقط یک جعبه پلاستیکی برای نگهداری فیوزها نیست. این قطعه یک برد الکترونیکی هوشمند است که رله‌های اصلی خودرو، فیوزهای محافظتی مینی و ماکسی (فیوزهای آمپر بالا) و مدارهای چاپی چندلایه را در خود جای داده است. نام کالسکه ای به دلیل شکل ظاهری و نحوه قرارگیری فیوزهای بزرگ در بخش زیرین یا جانبی آن در میان تعمیرکاران ایران رایج شده است.
این واحد الکترونیکی دستورهای لازم را از طریق شبکه سیم کشی دریافت کرده و جریان برق قطعات مهمی مانند پمپ بنزین، کویل، انژکتورها، فن‌های خنک کننده کننده، چراغ‌های جلو و بوق را تامین می‌کند. هرگونه اختلال در این نود (Node) شبکه، می‌تواند عملکرد حرکتی خودرو را به طور کامل مختل کند.
نشانه‌های خرابی جعبه فیوز داخل موتور BM34
خرابی این قطعه معمولا با نشانه‌های مشخصی در بخش‌های الکتریکی یا موتوری همراه است. از آنجا که این قطعه برق مصرف کننده‌های اصلی موتور را تامین می‌کند، آشنایی با علائم نیم سوز شدن یا سوختن برد داخلی آن اهمیت زیادی دارد.
روشن نشدن خودرو و قطع شدن برق پمپ بنزین
یکی از رایج‌ترین نشانه‌های خرابی این قطعه، استارت خوردن و روشن نشدن موتور است. در این حالت معمولا صدای کارکرد اولیه پمپ بنزین پس از باز کردن سوییچ شنیده نمی‌شود. رله تامین کننده برق پمپ بنزین به صورت داخلی روی برد این قطعه لحیم شده است و در صورت خال زدن یا سوختن پلاتین آن، برق به باک بنزین نمی‌رسد.
یکسره شدن یا کار نکردن فن‌های خنک کننده رادیاتور
سیستم فرمان فن‌ها در بسیاری از مدل‌های پژو ارتباط مستقیمی با این جعبه فیوز دارد. اگر رله‌های فرمان دچار چسبندگی پلاتین شوند، فن‌ها حتی پس از خاموش کردن و بستن سوییچ خودرو به صورت دور بالا یا دور پایین روشن می‌مانند که این امر موجب تخلیه کامل باتری می‌شود. در مقابل، قطع شدن مسیرهای مسی روی برد می‌تواند باعث کار نکردن فن‌ها و بالا رفتن دمای موتور شود.
اختلال در عملکرد چراغ‌های جلو و بوق
اگر فیوزهای مربوط به چراغ‌ها سالم هستند اما نور بالا، نور پایین یا مه شکن‌ها روشن نمی‌شوند، یا بوق خودرو به طور ناگهانی قطع شده است، ایراد به احتمال زیاد از رله‌های فرمان یا درایورهای روی برد BM34 است. هشدارهای مربوط به سوختن لامپ‌ها در پشت آمپر نیز گاهی ناشی از نوسان‌های خروجی این قطعه است.
ابزارهای مورد نیاز برای عیب یابی و تست
برای بررسی و رفع عیب این سیستم الکترونیکی به ابزارهای دقیق اندازه گیری نیاز دارید. استفاده از ابزارهای غیر استاندارد مانند لامپ تست‌های دست ساز می‌تواند به دلیل ایجاد جریان کشی بالا، فیوزها و بردهای الکترونیکی حساس را به طور کامل بسوزاند.
- مولتی متر دیجیتال: برای تست ولتاژ، بررسی پیوستگی مدار (تست بوق) و اندازه گیری مقاومت سیم‌ها.
- دستگاه عیب یاب (دیاگ): برای خواندن کدهای خطا و تست عملگرها به صورت دستی.
- ابزار مخصوص خارج کردن فیوز: جهت جلوگیری از آسیب به پایه‌های پلاستیکی.
- اسپری پاک کننده کنتاکت خشک: برای شستشوی سوکت‌ها و رفع سولفات احتمالی.
روش تست اصولی فیوزها و پایه‌های خروجی
قبل از تعویض قطعه یا باز کردن برد، باید مطمئن شوید که مشکل از خود فیوزها یا سیم کشی ورودی و خروجی نیست. روش تست گام به گام به شرح زیر است.

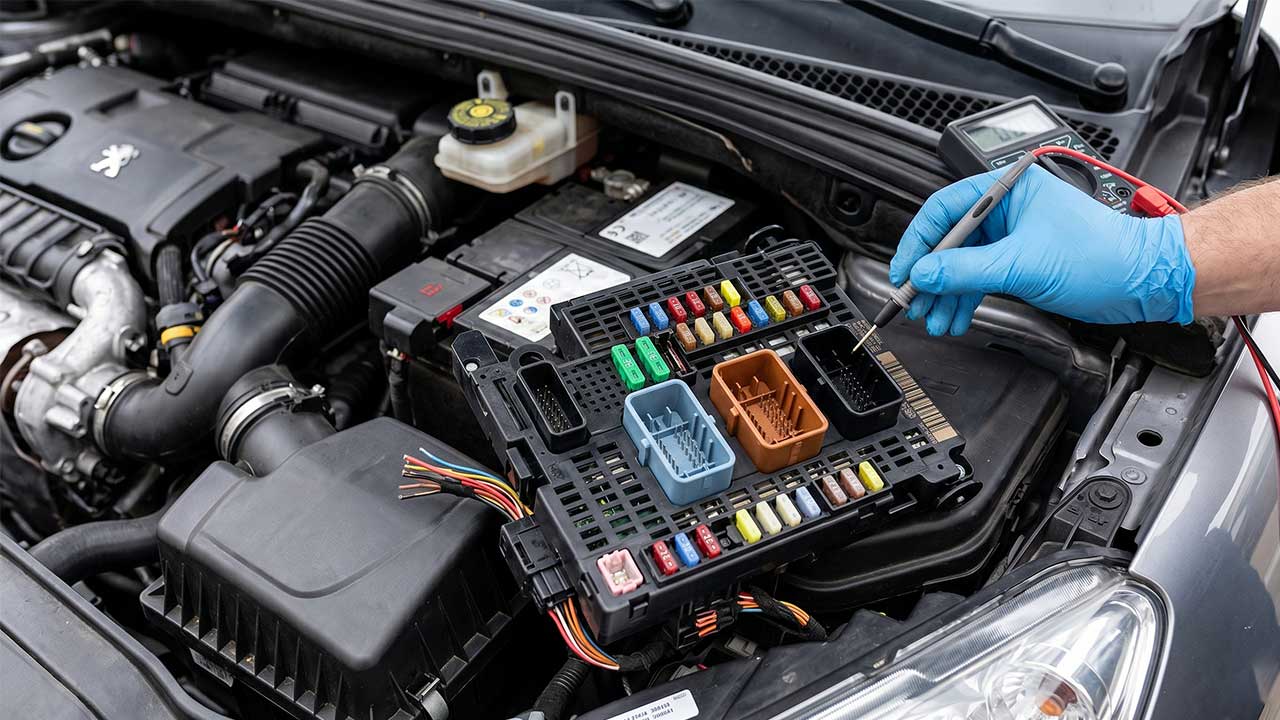

تست چشمی و تست با مولتی متر
فیوزها دارای یک سیم رابط نازک در داخل خود هستند که در اثر جریان اضافی ذوب می‌شود. برای تست دقیق، مولتی متر را روی حالت تست بوق (پیوستگی) قرار دهید. دو پراب مولتی متر را روی دو نقطه فلزی کوچک بالای فیوز بگذارید. شنیده شدن صدای بوق نشان دهنده سلامت فیوز است. در صورت عدم شنیدن صدا، فیوز سوخته است و باید با نمونه‌ای هم آمپر جایگزین شود.
بررسی فیوزهای ماکسی یا آمپر بالا
در بخش زیرین یا جانبی جعبه فیوز کالسکه ای، فیوزهای بزرگ‌تری قرار دارند که به فیوزهای ماکسی معروف هستند. این فیوزها برق اصلی سیستم‌های سنگین مانند سیستم ترمز ضد قفل (ABS)، سوئیچ اصلی و دینام را تامین می‌کنند. خرابی یا شل بودن پایه‌های این فیوزها می‌تواند باعث قطع شدن ناگهانی برق پشت آمپر در حین حرکت شود.
نقشه و راهنمای وظایف فیوزهای اصلی در قطعه BM34
برای عیب یابی سریع، باید بدانید هر فیوز برق کدام قسمت را تامین می‌کند. اگرچه چیدمان ممکن است در مدل‌های مختلف کمی متفاوت باشد، اما ساختار کلی فیوزهای بخش بالایی به شرح زیر است.
| شماره فیوز | آمپر (A) | وظیفه و مدار مربوطه |
| F1 | 10 | چراغ دنده عقب – ایسیو (ECU) فرمان – رله قفل مرکزی |
| F2 | 15 | پمپ بنزین – شیر برقی کانیستر |
| F3 | 10 | ایسیو موتور (بخش فرمان) |
| F4 | 10 | حسگرهای موتور – گرمکن دریچه گاز |
| F9 | 15 | چراغ‌های نور پایین (سمت چپ) |
| F10 | 15 | چراغ‌های نور پایین (سمت راست) |
| F11 | 10 | چراغ‌های نور بالا (سمت چپ) |
| F12 | 10 | چراغ‌های نور بالا (سمت راست) |
| F14 | 15 | پمپ شیشه شوی جلو و عقب |
| F15 | 30 | کویل دوبل – گرمکن حسگر اکسیژن |
| F16 | 30 | رله فرمان بوق |
مراحل عیب‌یابی مدار پمپ بنزین و سیستم جرقه‌زنی
زمانی که خودرو استارت می‌خورد اما روشن نمی‌شود، برای بررسی وضعیت خروجی برق از این قطعه مراحل زیر را دنبال کنید.
بررسی ولتاژ روی فیوز F2
سوییچ خودرو را باز کنید. مولتی متر را روی ولتاژ مستقیم (DC) قرار دهید. پراب مشکی را به بدنه خودرو (منفی) و پراب قرمز را به یکی از پایه‌های فیوز F2 متصل کنید. در ۲ ثانیه اول باز شدن سوییچ، باید ولتاژی حدود ۱۲ ولت مشاهده شود. اگر ولتاژ صفر بود، رله اصلی داخل جعبه فیوز آسیب دیده است.
تست رله دوبل داخلی
در سیستم‌های مالتی پلکس، رله دوبل مجزا وجود ندارد و وظیفه آن را رله‌های داخلی موجود در برد BM34 انجام می‌دهند. اگر دیاگ به ایسیو موتور متصل نمی‌شود و چراغ چک پشت آمپر روشن نمی‌شود، برق اصلی ایسیو از این جعبه فیوز قطع شده است. برای رفع این مشکل باید سوکت‌های خاکستری و مشکی بررسی شوند تا شل یا ذوب نشده باشند.
دلایل داغ شدن و ذوب شدن سوکت‌های جعبه فیوز کالسکه‌ای
ذوب شدن پلاستیک سوکت‌ها و پایه‌های فیوز یکی از مشکلات شایع در خودروهای کارکرده است که به دلیل شرایط آب و هوایی گرم یا سیم کشی‌های غیر اصولی رخ می‌دهد.
جریان‌کشی بیش از حد مصرف کننده‌ها
نصب لامپ‌های جلو با وات بالا و بدون استفاده از آفتامات (رله مجزا)، جریان بسیار زیادی را از بردهای ظریف این قطعه عبور می‌دهد. این جریان کشی مداوم باعث ایجاد حرارت شدید در پایه فیوزهای F9 و F10 شده و در نهایت منجر به ذوب شدن ذوب سوکت و قطع اتصال می‌شود.
شل بودن پایه‌ها و ایجاد مقاومت الکتریکی
به مرور زمان و در اثر لرزش‌های موتور، پایه‌های فلزی داخل سوکت‌ها گشاد می‌شوند. فاصله افتادن بین پایه‌ها باعث ایجاد جرقه زنی‌های ریز (آرک زدن) و بالا رفتن مقاومت الکتریکی می‌شود. طبق قوانین فیزیک، بالا رفتن مقاومت در برابر عبور جریان، حرارت تولید می‌کند که نتیجه آن سوختن برد و تغییر شکل پوسته پلاستیکی است.
روش‌های اصولی پاکسازی و رفع سولفات سوکت‌ها
نفوذ آب به داخل محفظه موتور هنگام کارواش یا بارندگی، دلیل اصلی سولفات شدن کانکتورها است. سولفات سبز یا سفید رنگ مانع از عبور جریان برق شده و رفتارهای عجیبی در سیستم الکترونیکی خودرو ایجاد می‌کند.
مراحل تمیزکاری کانکتورها
1. باتری خودرو را به طور کامل قطع کنید (ابتدا قطب منفی).
2. سه سوکت اصلی بالای قطعه را با فشردن ضامن‌های رنگی (مشکی، خاکستری و نارنجی) آزاد کنید.
3. مقدار سخاوتمندانه‌ای از اسپری کنتاکت خشک را داخل پایه‌های نری و مادگی بپاشید.
4. با یک مسواک نرم، رسوبات را به آرامی پاک کنید.
5. اجازه دهید مایع اسپری به طور کامل تبخیر شود و سپس سوکت‌ها را جا بزنید.
راهنمای تعمیر بردهای الکترونیکی جعبه فیوز BM34
تعمیر برد این قطعه نیاز به مهارت بالای لحیم کاری و آشنایی با قطعات الکترونیکی دارد. ساختار این بردها به گونه‌ای است که با یک لایه رزین یا موم محافظ جهت جلوگیری از نفوذ آب پوشانده شده‌اند.
نحوه برداشتن لایه محافظ رزین
برای دسترسی به پشت برد و تعویض رله‌ها، باید رزین محافظ را بدون آسیب زدن به قطعات SMD جدا کنید. برای این کار از سشوار صنعتی با دمای کنترل شده (حدود ۱۵۰ درجه سانتی گراد) استفاده می‌شود تا موم نرم شود. سپس به کمک ابزارهای ظریف، موم از روی پایه‌های رله تراشیده می‌شود.
تعویض رله‌های معیوب روی برد
بیشترین نرخ خرابی مربوط به رله پمپ بنزین و رله چراغ‌ها است. این رله‌ها معمولا از نوع ۱۲ ولت با آمپر بالا هستند. با استفاده از هویه هوای گرم (هیتر) و قلع کش، رله آسیب دیده را خارج کرده و رله جدید استاندارد را روی برد لحیم کنید. دقت کنید که حرارت بیش از حد به لایه‌های داخلی برد چاپی آسیب نزند.
تعویض کامل جعبه فیوز کالسکه ای و نکات خرید قطعه نو
اگر میزان سوختگی برد یا ذوب شدگی مدارها بسیار شدید باشد، تعمیر آن صرفه اقتصادی ندارد و قطعه باید به طور کامل تعویض شود. هنگام خرید قطعه جایگزین باید به معیارهای فنی توجه کنید.
تطابق برند و ورژن نرم افزاری
جعبه فیوزهای BM34 توسط شرکت‌های مختلفی مانند دلفی (Delphi) یا زیمنس تولید شده‌اند. روی برچسب مشخصات قطعه، کدهایی مانند اندیکس (Index) ساختار نرم افزاری درج شده است. قطعه جدید باید دقیقا از همان لول (Level) یا بالاتر باشد تا با سیستم BSI داخل اتاق خودرو همخوانی داشته باشد و نیازی به تعریف یا پیکربندی مجدد نباشد.
اتصال مجدد و راه‌اندازی سیستم
پس از قرار دادن قطعه نو در محل خود و بستن تمام سوکت‌ها، باتری را وصل کنید. قبل از استارت زدن، سوییچ را به مدت ۱۰ ثانیه باز بگذارید تا شبکه مالتی پلکس اطلاعات اولیه را بین نودها تبادل کند. سپس سوییچ را بسته و مجددا باز کرده و خودرو را روشن کنید. تمام تجهیزات برقی شامل چراغ‌ها، بوق و برف پاک کن را تست کنید تا از صحت عملکرد آن‌ها مطمئن شوید.
راهنمای جعبه فیوز کالسکه‌ای پژو ۴۰۵
محل نصب، فیوزهای اصلی و رله‌ها و تفاوت آن با جعبه‌فیوز داخل اتاق در این بخش آمده است.
دزدی BSM؛ تعمیر با قیمت ثابت
در صورت سرقت BSM، تعمیر دوباره با قطعات کامل (BM34 + سوکت‌های بریده‌شده + بچه‌فیوزها) با مبلغ ثابت ۲۷٬۰۰۰٬۰۰۰ تومان انجام می‌شود.
پرسش‌های متداول
علائم خرابی جعبه فیوز کالسکه‌ای چیست؟
روشن نشدن، کار نکردن فن یا چراغ‌ها و خطای ارتباطی در دیاگ.
BSM و BM34 فرق دارند؟
خیر، BM34 مدل همان BSM است.
